Dlaczego utrata ciśnienia w cylindrze hydraulicznym następuje stopniowo, a nie nagle

Wstęp

W układach hydraulicznych utrata ciśnienia rzadko powoduje natychmiastową awarię.

W większości przypadków rozwija się powoli. System nadal działa, ale z biegiem czasu jego wydajność staje się niestabilna. Operatorzy mogą zauważyć, że siła wyjściowa jest słabsza, ciśnienie trzymania jest nierówne lub czas cyklu staje się nieco dłuższy niż zwykle.

Ponieważ zmiana jest stopniowa, często jest błędnie interpretowana jako normalne zużycie lub problemy związane z pompą, podczas gdy prawdziwą przyczyną może być wnętrze samego cylindra hydraulicznego lub jego interakcja z układem.

1. Jak wygląda utrata ciśnienia w rzeczywistych zastosowaniach

Podczas pracy w terenie utrata ciśnienia zwykle nie jest na początku oczywista. Typowe znaki to:

• Zmniejszona siła trzymania pod obciążeniem

• Niewielkie opóźnienie w reakcji siłownika

• Niespójna wydajność udaru

• System potrzebuje dłuższego czasu na osiągnięcie ciśnienia roboczego

Na tym etapie system nadal działa, więc problem jest często ignorowany lub kompensowany poprzez zwiększenie wydajności pompy.

2. Dlaczego ten problem jest często błędnie diagnozowany

Częstym błędem podczas rozwiązywania problemów na miejscu jest założenie, że strata ciśnienia zawsze pochodzi z pompy lub układu zaworów.

W rzeczywistości sam siłownik hydrauliczny może znacząco przyczynić się do problemu.

Ponieważ system jest ze sobą połączony, niewielkie wewnętrzne nieefektywności są często wzmacniane w całym obwodzie.

3. Główne przyczyny stopniowej utraty ciśnienia

Z doświadczenia inspekcji inżynieryjnych wynika, że ​​najczęstszymi czynnikami przyczyniającymi się do tego są:

3.1 Wyciek wewnętrzny wewnątrz cylindra

Nawet niewielki wyciek wewnętrzny pomiędzy tłokiem a ścianką cylindra może powoli zmniejszać ciśnienie w układzie.

Zwykle nie powoduje to natychmiastowej awarii, ale powoduje ciągły spadek wydajności.

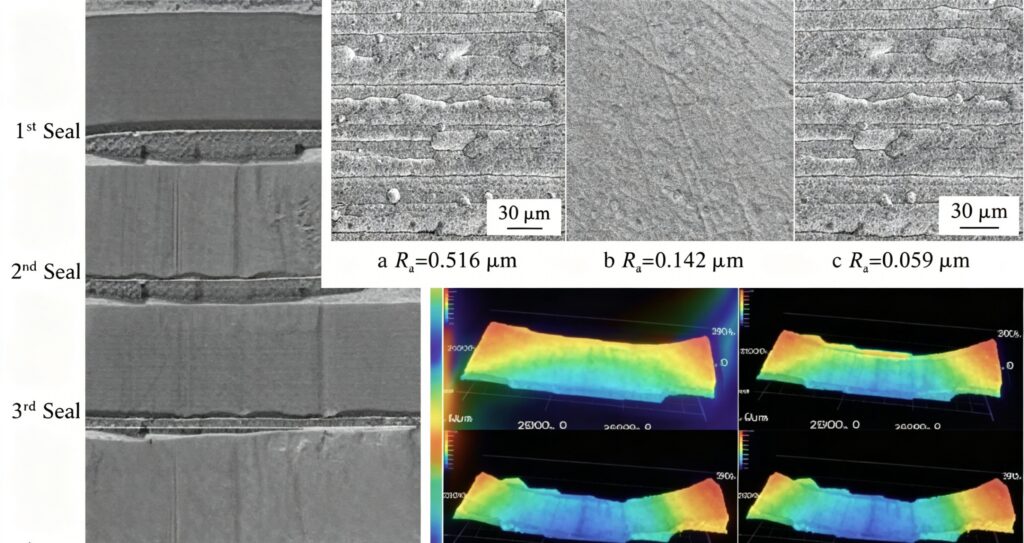

3.2 Zużycie uszczelek i degradacja stanu powierzchni

Kiedy powierzchnie uszczelniające lub stan pręta nie są stabilne, zaczynają tworzyć się mikrościeżki wycieków.

Z biegiem czasu wpływa to bardziej zauważalnie na utrzymanie ciśnienia w warunkach obciążenia.

3.3 Kumulacja tolerancji w elementach systemu

Układy hydrauliczne są wrażliwe na skumulowane tolerancje komponentów.

Nawet jeśli każda część jest zgodna ze specyfikacją, łączne odchylenie może prowadzić do:

• Zmniejszona skuteczność uszczelniania

• Utrata stabilności ciśnienia

• Zwiększony wewnętrzny przepływ obejściowy

3.4 Wpływ zanieczyszczenia płynów

Zanieczyszczony olej hydrauliczny wprowadza do układu cząstki zużywające się.

Cząsteczki te przyspieszają wewnętrzne ścieranie i stopniowo zwiększają współczynnik wycieków.

4. Jak inżynierowie zazwyczaj to diagnozują

Podczas rzeczywistych prac konserwacyjnych utratę ciśnienia diagnozuje się zazwyczaj krok po kroku:

• Najpierw sprawdź wyciek zewnętrzny

• Zmierz ciśnienie w układzie pod obciążeniem

• Porównaj wydajność pompy z reakcją siłownika

• Sprawdź stan wewnętrznego uszczelnienia cylindra

• Przeanalizuj poziom zanieczyszczenia oleju

Prawdziwą przyczynę można potwierdzić dopiero po oddzieleniu zachowania po stronie systemu i po stronie elementu wykonawczego.

5. Inżynierskie podejście do stabilizacji ciśnienia

Zamiast skupiać się na jednym komponencie, skutecznym podejściem jest spójność systemu:

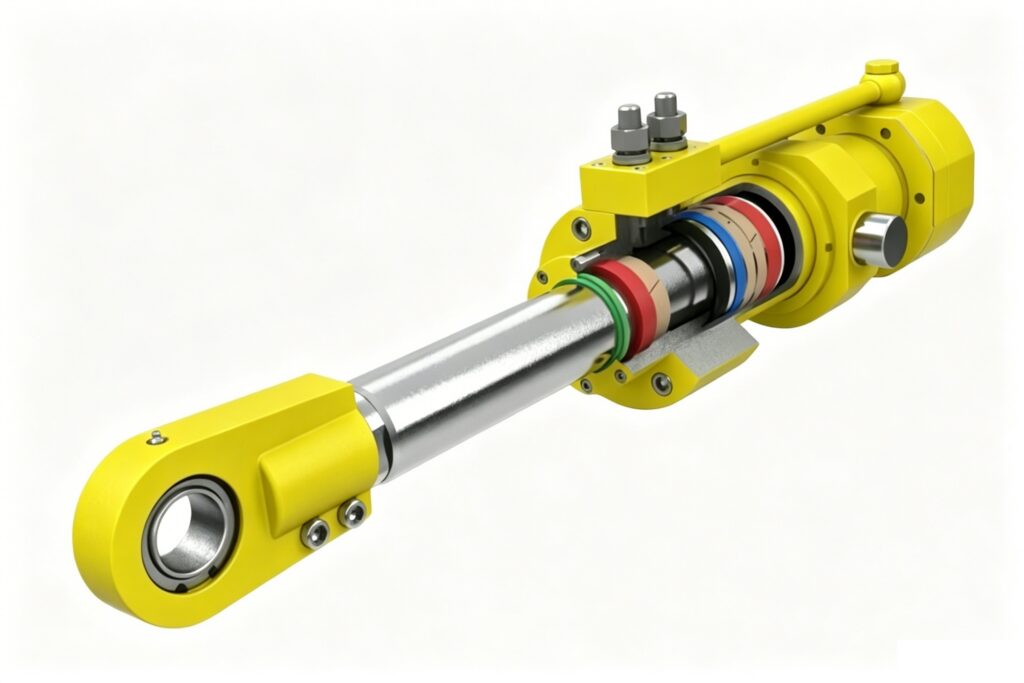

• Popraw stabilność systemu uszczelniającego wewnątrz cylindra

• Kontroluj tolerancję obróbki tłoka i rury

• Zapewnij spójność wykończenia powierzchni (jakość honowania)

• Utrzymuj czystość płynu hydraulicznego

• Przed dostawą należy przeprowadzić próbę ciśnieniową

Kluczowym celem nie jest zwiększenie maksymalnej wydajności, ale utrzymanie stabilnego ciśnienia w czasie.

6. Wgląd inżynieryjny

W większości rzeczywistych przypadków stopniowa utrata ciśnienia nie jest spowodowana pojedynczym punktem awarii.

Zwykle jest to wynikiem połączonych efektów:

• Mały wyciek wewnętrzny

• Postęp zużycia uszczelki

• Pogorszenie stanu powierzchni

• Nagromadzenie zanieczyszczeń w systemie

Dlatego wymiana tylko jednego elementu często nie rozwiązuje całkowicie problemu.

7. Gdzie często pojawia się ten problem

Problem tego typu często występuje w:

• Układy hydrauliczne maszyn budowlanych

• Przemysłowe urządzenia prasowe

• Zastosowania hydrauliczne do pracy ciągłej

• Systemy automatyki do dużych obciążeń

8. Wsparcie inżynieryjne

Jeżeli układy hydrauliczne wykazują stopniową utratę ciśnienia, zmniejszoną siłę trzymania lub niestabilną pracę, zaleca się wspólną ocenę zarówno elementów układu, jak i warunków wewnętrznych cylindra.

EAST AI dostarcza komponenty cylindrów hydraulicznych, w tym pręty, szlifowane rury i niestandardowe części hydrauliczne produkowane zgodnie z rysunkami technicznymi i wymaganiami aplikacji.

Dyskusje techniczne i oceny są dostępne dla producentów OEM i użytkowników urządzeń przemysłowych.

Dlaczego ciśnienie hydrauliczne spada z czasem, a nie nagle?

Ponieważ wewnętrzne przecieki i zużycie rozwijają się stopniowo, a nie natychmiastowa awaria.

Czy przyczyną utraty ciśnienia jest zawsze pompa?

Nie. Cylindry hydrauliczne i uszczelki mogą również znacząco przyczyniać się do niestabilności ciśnienia.

Czy zanieczyszczony olej może powodować utratę ciśnienia?

Tak. Zanieczyszczenia przyspieszają zużycie i zwiększają wycieki wewnętrzne.

Jak można zdiagnozować utratę ciśnienia?

Poprzez oddzielenie krok po kroku wydajności pompy, wydajności zaworów i zachowania wewnętrznego cylindra.

Czy można naprawić spadek ciśnienia bez wymiany cylindra?

W niektórych przypadkach tak, jeśli podstawową przyczyną jest zanieczyszczenie lub brak równowagi na poziomie systemu.
